Комплектующие для монтажа счетчиков тепла

Однотрубное соединение EAS с различными типами присоединения для компактных теплосчетчиков Sensonic II и счетчиков воды istameter m. Соединение EAS может быть с внутренней резьбой 1/2" или 3/4" или с наружной резьбой 1/2", 3/4" или 1". Для участков с ограниченными монтажными размерами предусмотрена модель соединения EAS с двумя встроенными шаровыми кранами.

Соединительные муфты с посадочным гнездом для термодатчика. Муфты поставляются с внутренней резьбой 3/4" или 1".

Гильзы для термодатчиков с длиной 50 мм, 80 мм, 150 мм и приварные втулки (бобышки).

Термометры сопротивления Pt 500 для теплосчетчиков Сенсоник II в комбинационном исполнении. Поставляются с длиной кабеля 3 м и 10 м.

Шаровые краны с диаметрами присоединения 1/2", 3/4" или 1" с внутренней резьбой. Конструкция крана предусматривает установку температурного датчика непосредственно в корпус крана без использования дополнительных элементов. При монтаже теплосчетчиков это позволяет упростить установку датчиков и уменьшить монтажные размеры узла.

Радиоблок для теплосчетчика Сенсоник II

Оптосоник 3 Радио преобразователь с радиовыходом для теплосчетчиков Сенсоник II. Имеет питание от встроенной батареи со сроком службы не менее 10 лет и память для хранения архивов. Применяется как дополнительный внешний модуль для компактных или комбинированных теплосчетчиков Сенсоник II и позволяет считывать данные со счетчиков дистанционно по радио. Преобразователь оснащен оптическим считывающим модулем, который закрепляется на внешней поверхности компактного счетчика или на корпусе вычислителя теплосчетчика Сенсоник II в комбинированном исполнении. Возможна установка преобразователя на любую модификацию теплосчетчика. Радиоблок можно установить и на теплосчетчики, которые уже установлены и работают на объекте, получив возможность дистанционного считывания данных со всех теплосчетчиков одновременно. Преобразователь комплектуется элементами крепления оптической головки к корпусу теплосчетчика. Длина соединительного кабеля 0,5 м. Преобразователь может быть установлен в любом удобном месте рядом с теплосчетчиком.



Радиоблоки для счетчиков воды

Дополнительные модули различных типов для создания систем дистанционного сбора данных. Модули устанавливаются на любой счетчик Домаква М или Истаметр М без каких-либо дополнительных монтажных элементов вместо защитной крышки. Модуль имеет питание от встроенной батареи со сроком службы не менее 10 лет и память для хранения архивов. Для дополнительной механической фиксации модуля предусмотрено пластиковое защитное кольцо. При попытке снятия модуля с корпуса счетчика, кольцо разрушается, а в память модуля записывается ошибка с указанием даты ее возникновения. Поставляются модули для использования в проводной системе M-Bus и радиомодуль для сбора данных по радио.



Пульсоник 2 - преобразователь импульсов в сигнал M-Bus. Имеет автономное питание от встроенной батареи со сроком службы не менее 10 лет и собственную память с архивом на 12 месяцев. Все данные - как архивные, так и текущие можно вывести на дисплей преобразователя. Значение импульса  и отображаемые единицы измерения программируются. Работает с счетчиками, имеющими механический импульсный выход или выход "открытый коллектор".



Пульсоник 3 Радио преобразователь импульсного сигнала с радиовыходом. Имеет питание от встроенной батареи со сроком службы не менее 10 лет и память для хранения архивов. Применяется как дополнительный внешний модуль для квартирных или домовых счетчиков воды с импульсным выходом и позволяет считывать данные со счетчиков дистанционно по радио. Возможно подключение к любому импульсному счетчику независимо от производства. Помимо счетчиков воды преобразователь может быть подключен к счетчикам газа с импульсным выходом и некоторым типам электросчетчиков.

Комплектующие для систем сбора данных

Концентратор M-Bus LC-250 основной передающий и управляющий блок в проводной системе сбора данных, использующей протокол M-Bus. Обеспечивает согласование рабочих напряжений в системе и передачу данных считывания на компьютер. Имеет питание от сети 220 В. К входу концентратора можно напрямую подключить до 250 приборов учета. Считывание производится с компьютера с установленной на нем программой M-Bus View или другой совместимой программой. Все считанные данные, включая архивы, сохраняются в компьютере. К выходу концентратора возможно подключение GSM-модема для удаленного считывания данных с приборов.

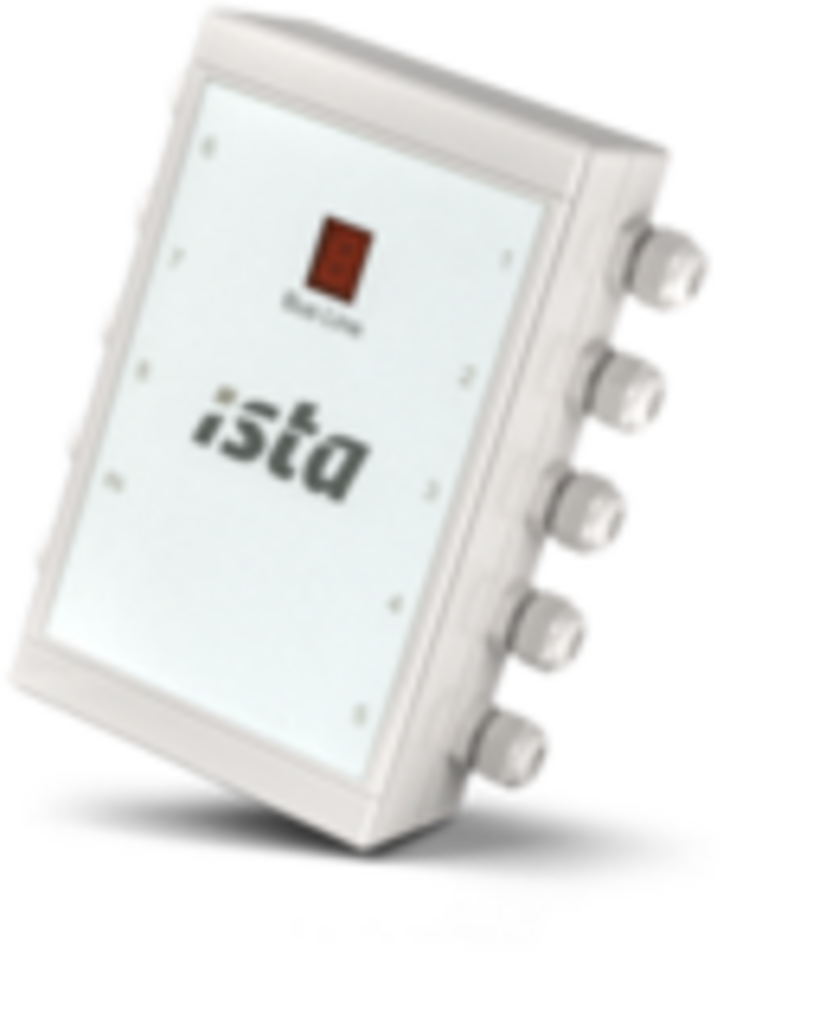

8-миканальный переключатель Bus Switcher позволяет увеличить количество приборов в проводной системе до 2000 шт. Питание переключателя от сети 220 В. К каждому из 8-ми входов переключателя можно подключить до 250 дополнительных приборов. Выход переключателя подключается к входу концентратора LC-250. Управляется переключатель программой считывания данных M-Bus View. Из совместимых программ организовать управление переключателем невозможно.



Концентратор Мемоник 3 Радио предназначен для применения в беспроводной автоматической радиосистеме сбора данных  Симфоник Радио с приборов учета, оборудованных радиомодулями производства ИСТА. Имеет встроенный приемо-передающий радиоблок для управления приборами учета и сбора данных о потреблении и встроенный GPRS-модем для передачи собранных данных на сервер. Питание концентратора автономное от встроенной батареи со сроком службы не менее 10 лет. Рабочая частота радиоблока 868,9 МГц (используется для управления приборами учета), а передача данных на сервер ИСТА производится по сетям сотовой связи. Прокладка проводных линий связи или питания к приборам учета или концентратору на объекте или между объектами не требуется. Контроль за состоянием счетчиков и потреблением ресурсов осуществляется с любого удаленного рабочего места, имеющего выход в Интернет. Не требуется какое-либо специализированное ПО, вся работа производится через стандартные браузеры.



Репитер (усилитель радиосигнала) для поквартирных систем учета тепла на основе устройств для распределения тепловой энергии Doprimo 3. Выполнен в корпусе распределителя, внешне выглядит как обычный распределитель. Имеет встроенный радиопередающий блок и антенну, не содержит вычислительного процессора и термодатчика. Предназначен для передачи сигналов от приборов, находящихся в зоне неуверенного прохождения сигнала. Может быть использован в системах поквартирного учета в системах отопления с конвекторами КСК-20 с автоматическим радиосбором данных в случае, если установка распределителей с выносным датчиком температуры радиатора невозможна. Количество и расположение репитеров необходимо согласовывать со специалистами ООО ИСТА-РУС.
