Einrohranschluss-Stück (EAS) | ista

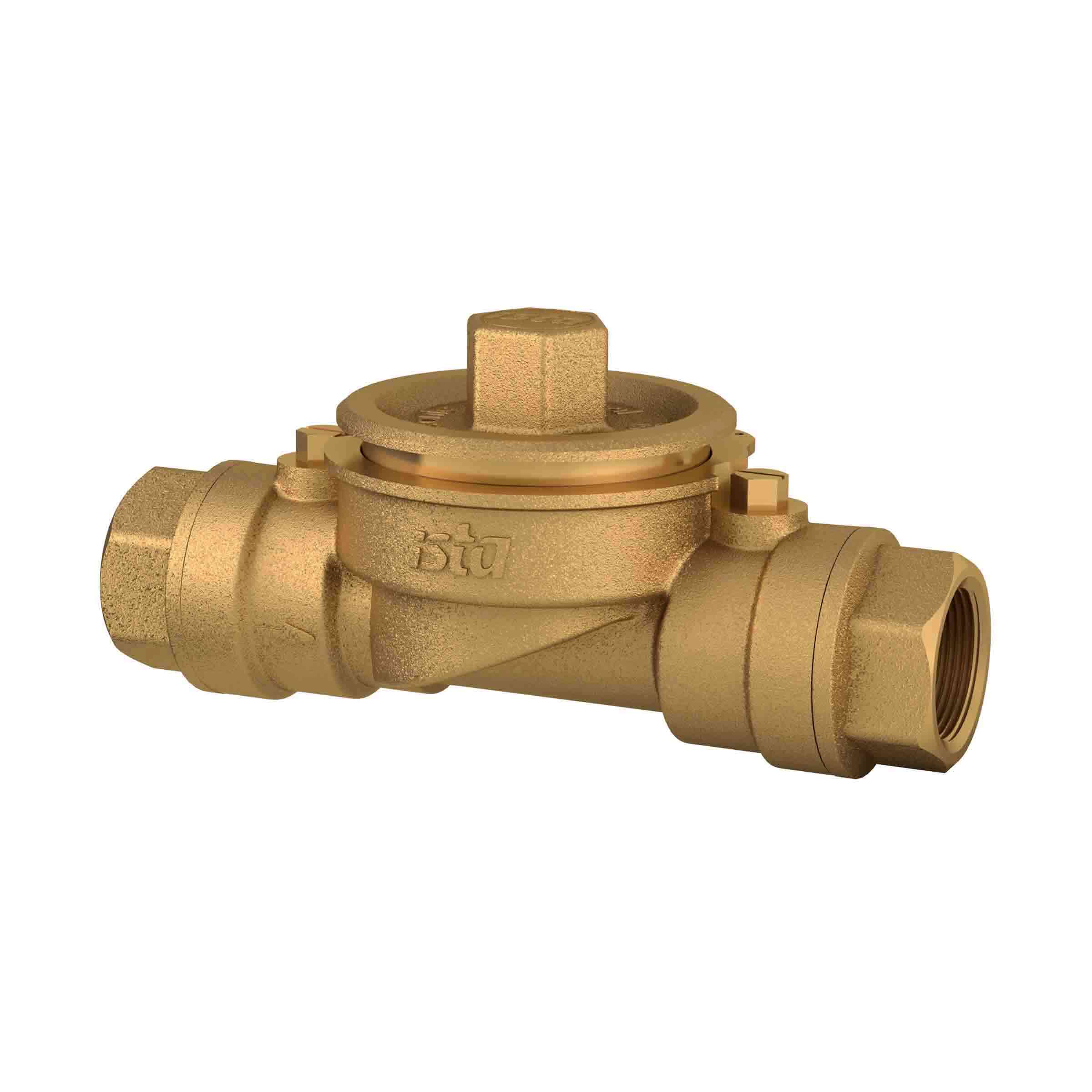

Einrohranschluss-Stück (EAS)

So funktioniert es

Das Einrohranschluss-Stück (EAS) dient zur Montage unserer Wasserzähler und Wärmezähler nach dem istameter®-Prinzip. Es lässt sich universell in alle üblichen Rohrarten und Installationen horizontal und vertikal einbauen und bleibt dauerhaft mit der Installation verbunden.
Nach erfolgter Montage des EAS dichtet die mitgelieferte Überströmkappe den Zähleranschluss ab. So lässt sich Abdrücken und Spülen der Rohrleitung problemlos durchführen.

Bei Unterputzmontage des EAS wird zunächst die mitgelieferte Kunststoffeinputzkappe aufgesteckt und dann die Überströmkappe aufgedreht. Damit wird ein exakter Fliesenabschluss erzielt, der genügend Raum für die spätere Montage der Zähler sicherstellt.
Nach durchgeführten Putz- und Fliesenarbeiten können Kunststoffeinputzkappe und Überströmkappe dann entfernt und der Zähler installiert werden.

Details zum Einrohranschluss-Stück

Ihre Vorteile
  • Bewährtes, ausgereiftes Komplett-Mess-System für Kalt- und Warmwasser im Wohnungsbereich
  • Problemloser Austausch durch Trennung von Zähler und Einbauteilen
  • Breites Einsatzspektrum durch hohe Variantenvielfalt
Leistungsmerkmale des EAS

Das EAS ist aus hochwertigem Pressmessing oder Rotguss gefertigt. Es steht - je nach Bedarf - in unterschiedlichen Varianten, wie Innengewinde, Lötanschluss, Pressanschluss oder Außengewinde, sowie in verschiedenen Einbaumaßen zur Verfügung.
Um bei Warmwasserleitungen Energieverluste am EAS zu vermeiden, kann eine Isolierschale aus FCKW-freien Elastopor geliefert werden, die gleichzeitig als Schallschutz dient.
Durch seine Variantenvielfalt ist das EAS in nahezu allen üblichen Rohrarten horizontal und vertikal einsetzbar


Ventilanschluss-Stück (VAS) | ista

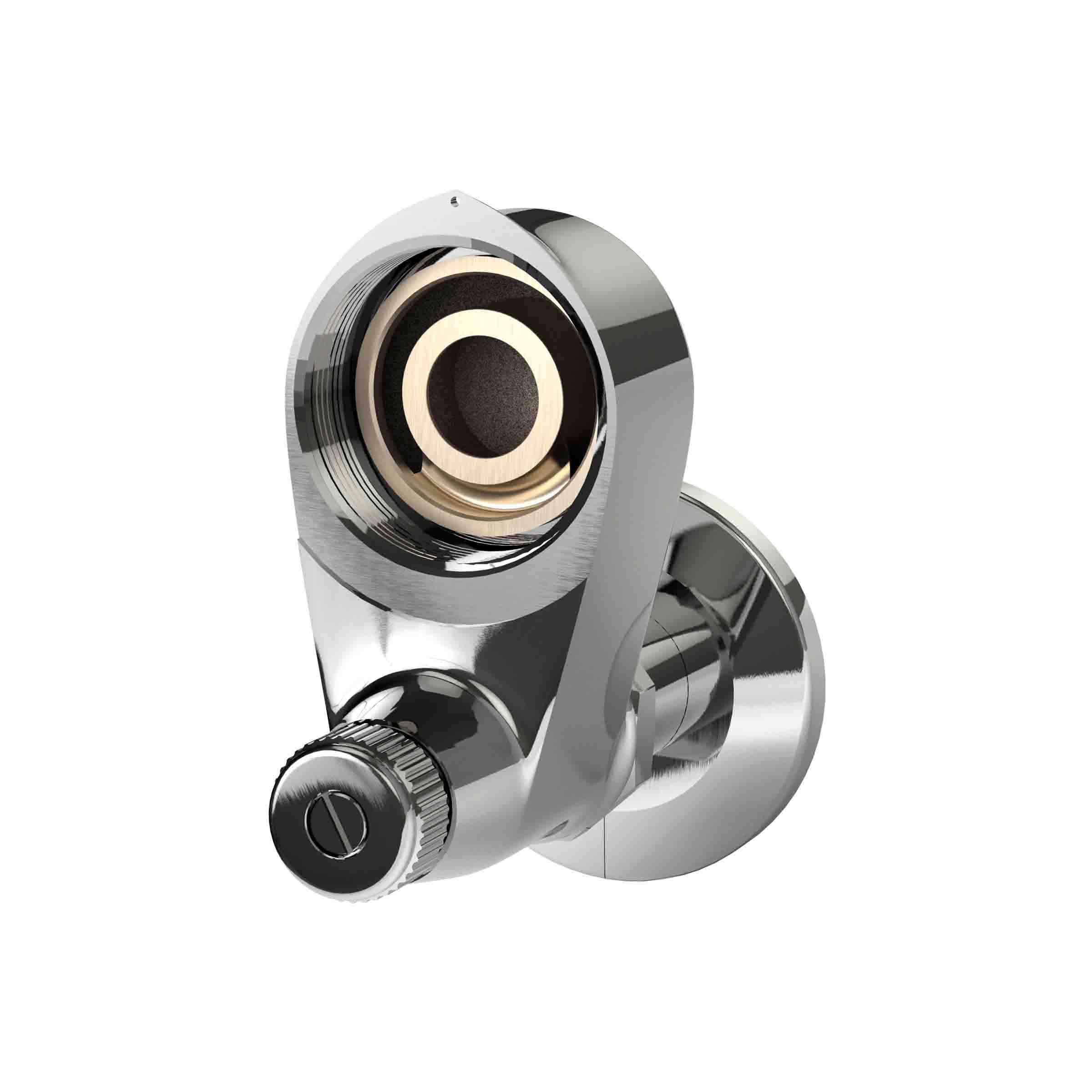

Ventilanschluss-Stück (VAS)

So funktioniert es

Das Ventilanschluss-Stück (VAS) ist die optimale Lösung für die nachträgliche Installation eines Wasserzählers auf vorhandene Wohnungsabsperrventile. Das Oberteil des Wohnungsabsperrventils wird einfach durch das VAS ersetzt. Einmal installiert, bleibt das VAS dauerhaft mit der Installation verbunden. Der Wasserzulauf erfolgt über das Steigrohr zum istameter Wasserzähler. Zurück läuft das Wasser über das Mantelrohr zum im Unterputz eingebauten Ventilunterteil. Die ursprüngliche Funktion des Wohnungsabsperrventils wird durch ein Absperrventil, das im Zulauf das VAS eingebaut ist, erhalten. Durch Schließen dieses Ventils ist ein Zählerwechsel problemlos durchzuführen.

    Details zum Ventilanschluss-Stück

    Ihre Vorteile
    • Bewährtes, ausgereiftes Komplett-Mess-System ("istameter®-Prinzip") für Kalt- und Warmwasser im Wohnungsbereich
    • Problemloser Austausch durch Trennung von Zähler und Einbauteilen
    • Breites Einsatzspektrum durch hohe Variantenvielfalt
    • Problemlose Integration in Fernauslesesysteme
    • Präzise Messung und Zuverlässigkeit
    Leistungsmerkmales des VAS

    Das VAS-System besteht aus Grundbausatz und Ergänzungsbausatz.
    Der Grundbausatz, der grundsätzlich benötigt wird, besteht aus Messbecher mit Absperrventil, Überwurfmutter und Wandrosette.
    Der Ergänzungsbausatz wird individuell nach der vorhandenen Dimension des Wohnungsabsperrventils ausgewählt (Rp 1/2, Rp 3/4 oder Rp 1). Er enthält: Druckschraube mit Gleitring, Mantelrohr, Doppelnippel und Steigrohr (bei R 1/2 mit Hülse).
    Für Wohnungsabsperrventile, die zu tief in der Wand installiert sind, werden Verlängerungsbausätze (bestehend aus Steigrohr und Mantelrohr) geliefert.

    Das VAS ermöglicht den problemlosen nachträglichen Einbau unserer Wasserzähler in bestehende Versorgungsleitungen, z.B. bei der Altbausanierung.


    Montageblock eco | ista

    Montageblöcke

    Montageblock perfekt

    Die Variante perfekt ist die hochwertige Ausführung der Montageblöcke mit der kompletten Verrohrung aus Rotguss (RG 5). Die besondere Werkstoffeignung, auch unter extremen Wasserbedingungen, prädestiniert Rotguss für den Einsatz in der Trinkwasserinstallation. Alle Einbauteile sind mit Schutzkappen versehen, komplett verrohrt und dichtheitsgeprüft. Sämtliche Einbauteile sind in hochwertigem, druck- und zugfestem 2-Komponenten-PU-Schaum wärme- und schalldämmend eingeschäumt. Der PU-Schaum entspricht der Brandklasse B2 und ist problemlos zu befliesen.


    Montageblock Duo perfekt

    Zur optimalen Montage und Ausrichtung von original istameter®-Wasserzählern und Absperrventilen:

    • komplette Verrohrung aus Rotguss
    • 2 Unterputzventile, Rp 3/4, Rotguss (Kemper UP-plus), DIN DVGW
    • 2 Einrohranschluss-Stücke (EAS), Rp 3/4, Rotguss, für original istameter® Wasserzähler
    • Wasserwaage als Montagehilfe
    • Öffnungen zur Durchführung von Impulskabeln
    • 8 stabile ausklappbare Befestigungslaschen zur Montage
    • Bautiefe 80 mm
    • Anschlüsse in: Rp 3/4 IG


    Montageblock Duo eco

    Die Variante Duo eco ist der Einstieg in die vorgefertigte Einheit, bestehend aus Einbauteilen für Wasserzähler und Absperrventilen, eingeschäumt in 2-Komponenten-PU-Schaum. Durch seine geringe Bautiefe von nur 60 mm ist er insbesondere für die Installation in Trockenbauweise geeignet. Alle Einbauteile sind mit Schutzkappen versehen, komplett verrohrt und dichtheitsgeprüft. Sämtliche Einbauteile sind in hochwertigem, druck- und zugfestem 2-Komponenten-PU-Schaum wärme- und schalldämmend eingeschäumt. Das Gehäuse des Montageblocks besteht aus PU-Schaum. Dieser entspricht Brandklasse B2 und ist problemlos zu befliesen.

    Optimalen Montage und Ausrichtung von original istameter® Wasserzählern und Absperrventilen:

    • 2 Unterputzventile, Rp 3/4, DIN DVGW
    • 2 Einrohranschluss-Stücke (EAS), Rp 3/4 für original istameter®Wasserzähler
    • 4 Montagewinkel Anschlüsse in: Rp 3/4 IG 22-mm-Löt-/-Pressanschluss (für die führenden Systemanbieter Mannesmann und Viega)
    • Abmessungen: Höhe 214 mm, Breite 300 mm, Tiefe: 60 mm
    • Einsetzbar auch als Mono Block Bautiefe nur 60 mm

    Aus 1 mach 2

    Die Montageblöcke Duo eco in den Ausführungen Rp 3/4 IG besitzen auf der Vorderseite eine vorgefertigte Schnittkante.

    Bei Bedarf können die Montageblöcke einfach durchgesägt werden. Hierdurch ergibt sich die Möglichkeit, dass aus einem Duo Block zwei Mono Blöcke entstehen.
