System radiowy

Wymogi funkcjonalności oraz bezpieczeństwa mieszkańców charakteryzujące tzw. "inteligentny dom", nakładają na dzisiejszych inwestorów, projektantów, a także przyszłych administratorów obowiązek wdrażania takich systemów monitorowania pracy urządzeń pomiarowych w budynku, które pozwoliłyby ograniczyć do niezbędnego minimum konieczność przebywania na jego terenie osób z zewnątrz oraz całkowicie eliminowały konieczność wchodzenia do mieszkań.

Wychodząc naprzeciw takim oczekiwaniom ista Polska oferuje system symphonic® 3 przesyłu danych z podzielników koszów ogrzewania, liczników wody i ciepła drogą radiową na zewnątrz mieszkań.

symphonic sensor net

symphonic sensor net to najnowocześniejszy dostępny na rynku dwukierunkowy system zdalnego odczytu danych z urządzeń rejestrujących zużycie mediów w budynkach. Dzięki takiemu rozwiązaniu dane zarejestrowane przez urządzenia końcowe, szybko i pewnie przesyłane są do klienta oraz centrum rozliczeniowego ista.

W trakcie odczytu obecność w mieszkaniu nie jest konieczna. Mieszkańcy mogą swobodnie dysponować swoim czasem, a nieobecność podczas odczytu nie powoduje konsekwencji takich jak: rozliczenie szacunkowe lub konieczność umawiania dodatkowego, płatnego terminu odczytu. Dzięki dużej elastyczności, system może być łatwo dopasowany do indywidualnych potrzeb klienta.

W skład systemu symphonic® 3 sensor net wchodzą:

  • podzielnik kosztów ogrzewania doprimo®3 radio net,
  • moduł radiowy dla wodomierzy modułowych istameter® m i domaqua® m – radio 3 net,
  • moduł optosonic® 3 radio net – umożliwiający implementację do systemu pracujących dziś ciepłomierzy sensonic® II,
  • moduł impulsowy pulsonic® 3 radio net, umożliwiający podłączenie do sieci radiowej liczników ciepła, gazu, prądu lub wody, wyposażonych w wyjście impulsowe,
  • memonic® 3 radio net, pełni zarówno funkcję administracyjną jak i komunikacyjną (wyposażony w modem GSM/GPRS).

System jest zintegrowany z internetowym portalem ista24.pl, w którym klienci mają dostęp do danych odczytowych z urządzeń, raportów, analiz i innych narzędzi usprawniających zarządzanie nieruchomościami.

Zalety stosowania symphonic sensor net

Obniżenie kosztów eksploatacji

Korzystając z systemu symphonic® sensor net i serwisu internetowego ista24.pl, użytkownik ma dostęp do wartości odczytowych z urządzeń umożliwiający bieżące monitorowanie zużycia mediów, co w konsekwencji może przyczynić się do obniżenia kosztów eksploatacyjnych budynku. Informacje o zużyciu dostępne są w trakcie okresu rozliczeniowego. Zapobiegaj nie reaguj.

Rozliczenie kosztów bez przedpłat

Umożliwia rozliczenie kosztów bez przedpłat. Szybki dostęp do wartości odczytowych pozwala na przygotowanie miesięcznych rachunków za zużycie mediów. Dzięki temu zarządca oszczędza czas i pieniądze potrzebne na wyliczanie, przekazywanie i rozliczanie przedpłat oraz wyjaśnianie różnic dotyczących niezbilansowanej wody.

Optymalna konfiguracja systemu

Ma budowę modułową. Umożliwia ona wybór optymalnej konfiguracji systemu zgodnej z Państwa potrzebami. Nie ma konieczności instalowania wszystkich urządzeń w tym samym czasie. System może rozwijać się wraz z potrzebami odczytu mediów: ciepła, wody, prądu i gazu. Pozwala na racjonalne zarządzanie energią i optymalizację jej kosztów.

Ekologiczność systemu

System jest ekologiczny. Dzięki zastosowani najnowocześniejszych technologii i rozwiązań system pomaga chronić środowisko. Dzięki niemu zarządcy zmniejszają koszty. Eliminując papier, sprawiamy iż dotychczasowe archiwa na dokumenty stają się zbędne, a dla pokoleń oszczędzamy setki drzew.

Zmniejszenie strat wody

Technologia radiowego odczytu umożliwia jednoczesny odczyt wodomierza głównego i wodomierzy mieszkaniowych, podnosząc precyzję odczytu oraz umożliwiając monitorowanie i jeszcze dokładniejszą analizę zużycia wody. Dzięki temu możliwe jest zmniejszenie strat wody na instalacji i obniżenie kosztów jej zakupu.

Zarządzanie energią w budynkach wielorodzinnych

Z systemem symphonic® sensor net otrzymają Państwo nie tylko system radiowy rejestrujący dane dotyczące zużycia mediów, ale również unikalne narzędzie do zarządzanie energią w budynkach wielorodzinnych, a co za tym idzie optymalne jej wykorzystanie.

Zmniejszenie strat wody

Technologia radiowego odczytu umożliwia jednoczesny odczyt wodomierza głównego i wodomierzy mieszkaniowych, podnosząc precyzję odczytu oraz umożliwiając monitorowanie i jeszcze dokładniejszą analizę zużycia wody. Dzięki temu możliwe jest zmniejszenie strat wody na instalacji i obniżenie kosztów jej zakupu.

Zarządzanie energią w budynkach wielorodzinnych

Z systemem symphonic® sensor net otrzymają Państwo nie tylko system radiowy rejestrujący dane dotyczące zużycia mediów, ale również unikalne narzędzie do zarządzanie energią w budynkach wielorodzinnych, a co za tym idzie optymalne jej wykorzystanie.

symphonic 3

System radiowego odczytu danych symphonic® 3 to innowacyjne narzędzie służące do rejestrowania i prowadzenia zdalnych odczytów wodomierzy, ciepłomierzy i podzielników kosztów ogrzewania w budynkach wielorodzinnych.

Dane wysyłane drogą radiową

Dzięki zastosowaniu najnowocześniejszej technologii, osoba prowadząca odczyty nie narusza prywatnej strefy życia mieszkańców. W systemie symphonic® 3 dane z podzielników kosztów ogrzewania, liczników wody i ciepła przesyłane są drogą radiową na żądanie wysłane z przenośnego komputera przez osobę prowadzącą odczyty i zapisywane w jego pamięci.

Obecnie na rynku funkcjonuje kilka systemów radiowego odczytu danych różniących się sposobem komunikacji z urządzeniami pomiarowymi lub wskaźnikowymi. symphonic® 3 oferuje zupełnie nowe rozwiązanie – wszystkie urządzenia wchodzące w skład systemu połączone są w sieć radiową, w której mają możliwość dwukierunkowej komunikacji. Oznacza to, że każde urządzenie pełni rolę zarówno nadajnika, jak i odbiornika.

W skład systemu symphonic® 3 wchodzą cztery grupy urządzeń pomiarowo-wskaźnikowych oraz dwa urządzenia służące do prowadzenia odczytów i programowania.

Do grupy urządzeń pomiarowych należą:

  • elektroniczny podzielnik kosztów ogrzewania doprimo® 3 radio,
  • moduł radio3 do wodomierzy: istameter® m i domaqua® m,
  • konwerter optyczno-radiowy optosonic® 3 radio,
  • konwerter impulsowo-radiowy pulsonic® 3 radio.

Grupa urządzeń odczytowych:

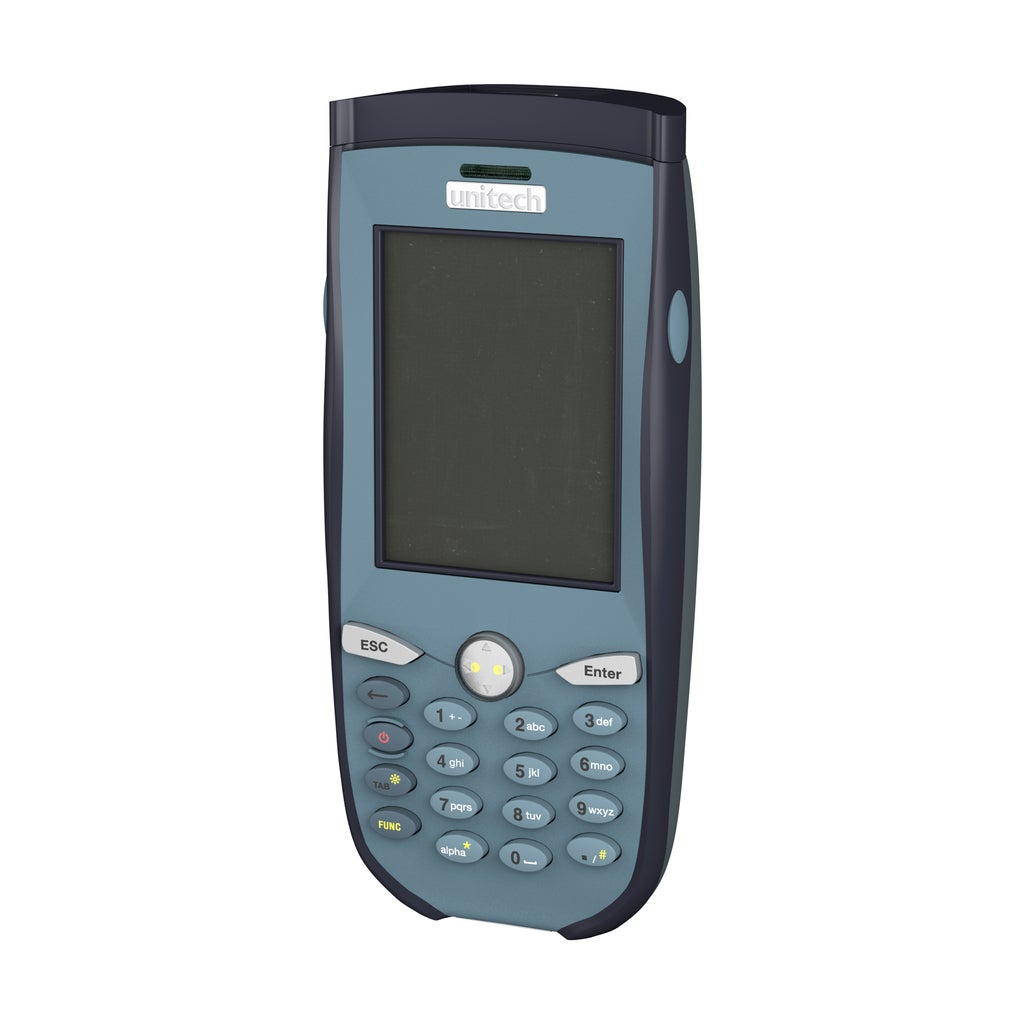

  • komputer przenośny służący do zapisywania i przechowywania wskazań urządzeń pomiarowych,
  • mobilna bramka pełniąca funkcję łącznika pomiędzy urządzeniami odczytowymi a przenośnym komputerem.

Urządzenia systemu radiowego

Nasz nowatorski system radiowy zapewnia najwyższy stopień komfortu i elastyczności w stosunku do konsumpcji ciepła i wody. Poniżej mogą Państwo zapoznać się z poszczególnymi elementami systemu.



doprimo® 3 radio net

Dwuczujnikowy, radiowy podzielnik kosztów ogrzewania. Dostępny w wersji kompaktowej i z czujnikiem zdalnym. Podzielnik zasilany jest przy użyciu baterii litowej o okresie użytkowania 10 lat.

doprimo® 3 radio net zapamiętuje dane na koniec dwunastu ostatnich miesięcy, jak również dane z końca dwóch poprzednich okresów rozliczeniowych.

Wyposażony jest w 5- pozycyjny, odporny na wysoką temperaturę wyświetlacz LCD aktywowany po naciśnięciu przycisku. Urządzenie może być zaprogramowane w skalę jednostkową lub produktową.

Zakres stosowania

Zakres temperatur dla doprimo® 3 radio net wynosi:

  • 35°C i 90°C (wersja kompaktowa)
  • 35°C i 110°C (wersja z czujnikiem zdalnym

Zalety

  • szeroki zakres zastosowań dzięki technologii dwuczujnikowej,
  • wysoka niezawodność dzięki sprawdzonej technice pomiarowej,
  • duża pamięć pozwalająca odczytać dane z końca dwunastu ostatnich miesięcy, dzięki czemu przy zmianie lokatora z łatwością można dokonać odpowiedniego odczytu urządzenia,
  • 10-letni okres niezawodnego użytkowania,
  • dyskretna elegancja, zgodna z aktualnymi trendami projektowymi,
  • nowe standardy jakości dzięki najnowocześniejszej technologii mikroprocesorowej,
  • plomba elektroniczna rejestrująca próbę manipulacji (np. otwarcie podzielnika).

domaqua® radio net 3

Zarówno wodomierze wody zimnej, jak i wody ciepłej można w każdej chwili bardzo łatwo wyposażyć w moduł radiowy.

domaqua® radio net 3 to jednostrumieniowy wodomierz skrzydełkowy ze sprzęgłem magnetycznym i rolkowym mechanizmem liczącym.

Zalety

  • Dzięki standardowym wymiarom wszystkie wodomierze domaqua m, również te wyposażone w moduł radiowy radio net 3, można łatwo zamontować w miejsce urządzeń uszkodzonych lub wymagających wymiany legalizacyjnej.
  • Po zamontowaniu, moduł komunikacyjny jest zabezpieczony przed nieuprawnionym dostępem specjalnym pierścieniem plombującym.
  • Liczniki można instalować w orientacji poziomej i pionowej, a mechanizm liczący da się przekręcić do takiej pozycji, aby odczyt był jak najłatwiejszy.
  • Jako wodomierz suchobieżny domaqua® radio net 3 gwarantuje wysoką precyzję pomiaru i długą żywotność. Wykluczone jest zanieczyszczenie mechanizmu liczącego ciałami obcymi lub osadami, a ponadto hermetyczna obudowa zabezpiecza urządzenie przed wodą i kurzem.

istameter® radio net 3

Wielostrumieniowy, modułowy wodomierz wyposażony w suchą komorę licznika, gwarantujący dużą dokładność pomiarów i niezawodność działania.

Wielostrumieniowy wodomierz mechaniczny ze sprzęgłem magnetycznym, może zostać wyposażony w: moduł pamięci, moduł radiowej transmisji danych, moduł M-Bus lub wyjście impulsowe.

Cechy urządzenia

Wodomierz istameter® radio net 3 dostępny jest dla przepływów nominalnych 1,5 i 2,5 m3/h dla wody ciepłej i zimnej. Zainstalowany moduł radiowy zapamiętuje następujące wartości:

  • aktualną wartość zużycia,
  • wartość z końca ostatnich 12 miesięcy,
  • wartość z końca ostatnich 2 okresów rozliczeniowych.

Korzyści

  • przyszłościowa budowa dzięki modułowej budowie,
  • długi okres użytkowania,
  • pewna ochrona przed brudem, kurzem i wodą,
  • kompatybilność z dotychczas stosowanym wyposażeniem,
  • prosta i szybka wymiana oraz rozbudowa dzięki zastosowaniu zasady istameter® m,
  • certyfikat producenta ISO 9001,
  • oznakowanie CE dla modułu radiowego.

Funkcjonalność

Na paletę produktów składa się:

  • wodomierz wody zimnej
  • wodomierz wody ciepłej
  • moduł radiowy radio 3
  • moduł M-Bus
  • moduł contact
  • moduł pamięci memo

modilys® radio net 3

modilys® m jest wodomierzem o objętościowej metodzie pomiaru. W komorze pomiarowej, o ściśle określonej objętości, pod wpływem ciśnienia wody obraca się specjalny cylinder.

Obroty cylindra powodują cykliczne napełnianie i opróżnianie się komory pomiarowej, a jednocześnie są przekazywane za pośrednictwem sprzęgła magnetycznego do liczydła, skąd z kolei przekazywane są do modułu komunikacyjnego.

Właściwości

modilys m jest dostępny w dwóch wersjach:

  • wodomierz wody zimnej,
  • wodomierz wody ciepłej,

dla przepływu ciągłego Q3 2,5 m3/h.

Wodomierz modilys m spełnia wymagania zawarte w Dyrektywie 22/2004/WE (MID), posiada klasę dokładności R160 w każdej pozycji zabudowy.

Zalety

  • modułowa budowa umożliwiająca montaż modułów komunikacyjnych (radio, mbus) w dowolnym momencie,
  • zgodność z wymaganiami Dyrektywy22/2004/WE, znak CE,
  • całkowita odporność na działanie zewnętrznego pola magnetycznego,
  • możliwość obrotu liczydła o 350 stopni,
  • dokładny i precyzyjny pomiar,
  • wyjątkowa, sięgającą nawet kilkunastu lat, trwałość,
  • niski próg rozruchu (< 1 litr/h).

Dokumenty do pobrania

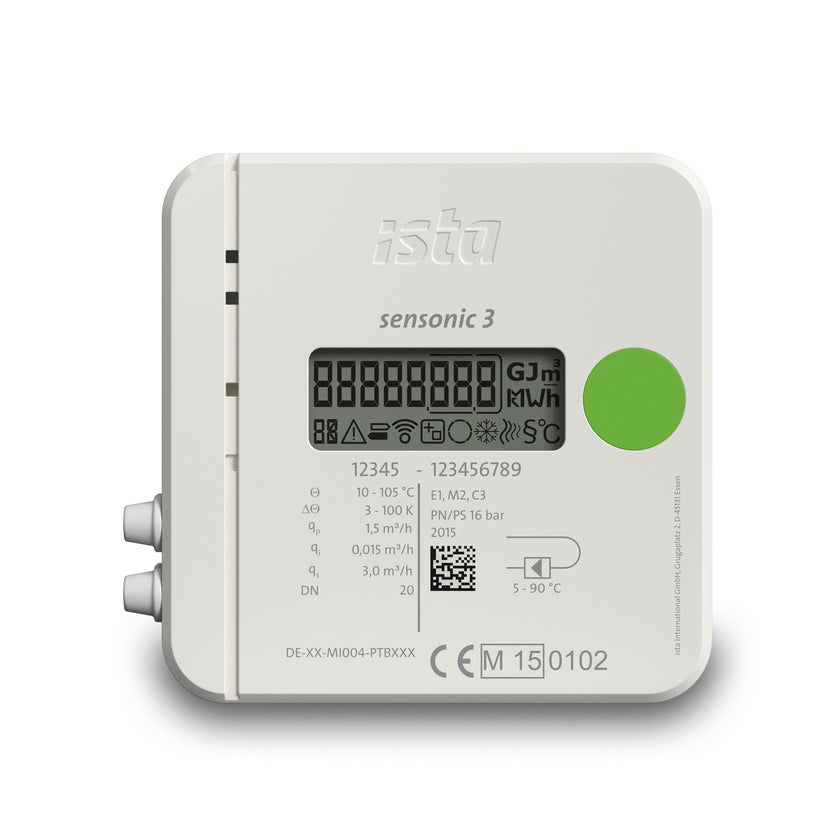

sensonic® II

Elektroniczne ciepłomierze obliczają ilość zużytego ciepła na podstawie zmierzonej wielkości przepływu czynnika grzewczego oraz temperatury na zasilaniu i powrocie instalacji grzewczej.

Ciepłomierze nowej generacji sensonic® II są to dopracowane i niezawodne urządzenia najwyższej klasy, przeznaczone do pomiaru energii cieplnej w wodnych instalacjach grzewczych. W każdym etapie eksploatacji można je wyposażyć w moduł radiowy optosonic 3 radio net.

Ciepłomierze kompaktowe sensonic® II posiadają certyfikat zgodności z Dyrektywą 2004/22/EC (MID). Oznacza to, że ciepłomierze te można wprowadzać do obrotu i użytkowania bez konieczności przeprowadzenia legalizacji pierwotnej w Polsce. Nie zmienia się natomiast okres, po którym należy wykonać legalizację wtórną – w dalszym ciągu wynosi on 5 lat.

Paleta produktów:

Ciepłomierz sensonic® II  jest dostępny w dwóch wersjach wykonania:

  • wersja kompaktowa – sensonic® II  łączy w jednym urządzeniu przelicznik, przetwornik przepływu i czujniki temperatury,
  • wersja modułowa – składa się z przelicznika sensonic® II calculator, przetwornika przepływu (skrzydełkowego, śrubowego lub ultradźwiękowego) oraz czujników temperatury.

Ciepłomierze kompaktowe sensonic® II  oraz przetworniki przepływu VMT (w przypadku ciepłomierzy modułowych) montowane są na korpusach przyłączeniowych typu EAS.

Kompaktowe ciepłomierze sensonic® II  oraz przetworniki przepływu VMT są dostępne dla przepływów 0,6/1,5/2,5 m3/h. Przelicznik sensonic® II calculator w zestawach ze skrzydełkowymi lub śrubowymi przetwornikami przepływu dostępny jest dla przepływów od 0,6 m3/h do 40m3/h, natomiast z przetwornikami ultradźwiękowymi od 0,6 m3/h do 60 m3/h.

Zalety

  • nowoczesna budowa zapewniająca łatwość projektowania,
  • estetyczny wygląd przy jednocześnie małych wymiarach,
  • wygoda i łatwość odczytu danych dzięki najnowocześniejszej elektronice,
  • innowacyjna, wysokozintegrowana technologia układów scalonych ASIC,
  • prosty montaż oraz możliwość współpracy z różnymi przetwornikami przepływu,
  • niezawodność i trwałość,
  • pewna ochrona przed kurzem i zanieczyszczeniami dzięki dużej szczelności (IP54),
  • zgodność z wymaganiami Dyrektywy 2004/22/EC,

jakość gwarantowana certyfikatem producenta ISO 9001.



optosonic® 3 radio net

optosonic® 3 radio net jest urządzeniem mającym decydujący wpływ na elastyczność systemu radiowego firmy ista. Dzięki wbudowanemu modułowi radiowemu, umożliwia on integrację konwencjonalnych ciepłomierzy sensonic® II. Technika radiowa powoduje jednak, ze obszar możliwych zastosowań jest o wiele większy.

optosonic® 3 radio net przyłącza się do łącza optycznego ciepłomierza sensonic® II. Zgromadzone dane są zapamiętywane i przesyłane drogą radiową. W ten sposób można łatwo włączyć w skład systemu radiowego również wcześniej zamontowane ciepłomierze.

Zalety

  • Moduł optyczny optosonic® 3 radio net sprawia, że ciepłomierz uzyskuje najwyższy stopień komfortu odczytu danych.
  • Komunikacja pomiędzy ciepłomierzem a modułem optosonic 3 radio net za pośrednictwem interfejsu optycznego jest odporna na wszelkiego rodzaju zakłócenia.
  • Modułowa konstrukcja sensonic® II i optosonic® 3 radio net daje nieograniczoną swobodę lokalizowania ciepłomierzy. Montaż w szafkach rozdzielczych albo za klapami rewizyjnymi, będący jeszcze niedawno przeszkodą prawie nie do pokonania, przy zastosowaniu modułu optosonic 3 radio net nie stanowi już żadnego problemu. Radiowy moduł komunikacyjny montuje się po prostu poza „barierą radiową“.

Dokumenty do pobrania

pulsonic® 3 radio net

pulsonic® 3 radio net jest urządzeniem mającym decydujący wpływ na elastyczność systemu radiowego firmy ista.

Dzięki wbudowanemu nadajnikowi radiowemu, pulsonic® 3 radio net umożliwia integrację konwencjonalnych liczników zużycia, wyposażonych w wyjście impulsowe. Technika radiowa powoduje jednak, że obszar możliwych zastosowań jest o wiele większy.

pulsonic® 3 radio net przyłącza się do wyjścia impulsowego dowolnego licznika. Wartość zużycia zostaje zapamiętana, a następnie przesłana drogą radiową. Liczniki można przyłączać także do wejścia SO, zgodnego z normą DIN 43864. W ten sposób można włączyć w skład systemu radiowego inne, wcześniej zainstalowane liczniki prądu, gazu, ciepła i wody, także firm obcych.

Zalety

  • Moduł impulsowy pulsonic 3 radio net rejestruje wartości na koniec miesiąca dla 12 miesięcy wstecz, a także 2 wartości na koniec okresu rozliczeniowego, i umożliwia dzięki temu comiesięczną rejestrację zużycia w przypadku mierników nieelektronicznych, wyposażonych w rolkowy mechanizm liczący (np. liczniki gazu, prądu lub domowe liczniki wody z wyjściem impulsowym lub interfejsem S0).
  • Implementacja liczników gazu, prądu i wody do systemu radiowego symphonic sensor net tworzy fundament kompleksowej analizy stanu energetycznego nieruchomości.
  • pulsonic 3 radio net w prosty sposób łączy liczniki w jedną sieć i wypełnia w ten sposób ostatnią lukę na drodze ku pełnej i ciągłej transparentności danych o zużyciu.

Dokumenty do pobrania

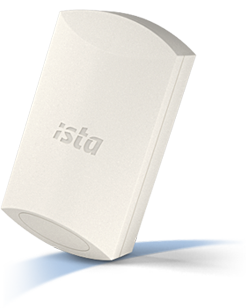

memonic® 3 radio net

memonic® 3 radio net jest jednostką komunikacyjną systemu symphonic sensor net. Pełni funkcje administracyjne sieci, komunikacyjne i informacyjne.

Stanowi interfejs pomiędzy urządzeniami końcowymi, a systemem AMM (Automated Meter Management), zarządzającym pracą sieci radiowych. memonic® 3 radio net wyposażony jest w baterię o żywotności 10 lat plus rok rezerwy.

memonic® 3 radio net może zarządzać siecią złożoną z urządzeń końcowych

Dzięki zintegrowanemu modemowi GSM/ GPRS następuje połączenie z systemem AMM i przekazanie do systemu danych odczytowych i eksploatacyjnych z urządzeń końcowych.

Po instalacji i konfiguracji sieci radiowej w całej nieruchomości, w połączeniu z możliwością zdalnego odczytu, można za pośrednictwem portalu internetowego ista24.pl uzyskiwać dane pozwalające określić zużycie mediów jak również zarządzać energią dla jej optymalnego wykorzystania.

Zalety

  • memonic 3 radio net rejestruje dane o zużyciu i eksploatacji (alarmy, zgłoszenia), włączonych do sieci urządzeń pomiarowych i podzielników kosztów ogrzewania.
  • Wszystkie elementy składowe radiowego systemu symphonic sensor net działają wyłącznie na zasilaniu bateryjnym. Zgodnie z tą koncepcją również jednostka memonic 3 radio net jest wyposażona w baterię o 10-letniej trwałości, jednorocznym okresie przechowywania i jednorocznym okresie rezerwowym.
  • memonic 3 radio net jest w stanie administrować siecią, składającą się nawet z 1 000 urządzeń końcowych. Wraz ze zintegrowanym bezprzewodowym modemem GSM/GPRS standardowo realizuje połączenie z ista AMM System (system automatycznego zarządzania urządzeniami) celem transmisji wszystkich, zarejestrowanych dla urządzeń pomiarowych i podzielników kosztów ogrzewania, danych o zużyciu i eksploatacji.
